Серия VH

Вертикально фрезерные обрабатывающие центры с ЧПУ позволяют вести комплексную механическую обработку поверхностей заготовки. Компания в своей продуктовой линейке представляет две серии станков.

Применяется система Funuc Oi-MF/Siemens с операциями в нанометрических единицах для достижения высокоточной плавной обработки: высокоскоростной ПЛК позволяет улучшить командный цикл и достичь высокой скорости обработки.

Шпиндель

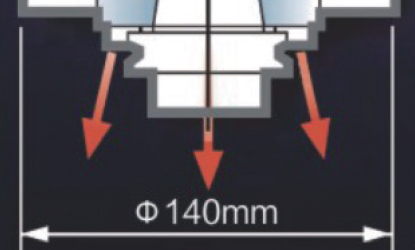

Шпиндель имеет воздушное уплотнение.

Верхняя часть шпинделя имеет лабиринтную конструкцию, эффективно предотвращающую попадание масляного тумана в шпиндель, а наличие воздушной завесы для обдува шпинделя значительно увеличивает срок службы шпинделя.

В подшипнике шпинделя используется высокоточный шарикоподшипник с предварительной нагрузкой, обеспечивающий максимальную жесткость и точность шпинделя; для тяжелых режимов резания используется высокомоментный сервошпиндель. Он отлично подходит для обработки с высоким крутящим моментом и позволяет повысить эффективность обработки. Прямой шпиндель может быть установлен в качестве опции, и его скорость может достигать 15000 об/мин в максимуме.

Конструкция корпуса

Ось Z не имеет противовеса и оснащена тормозным серводвигателем, что улучшает характеристики движения по оси Z, обеспечивая высокую скорость и оптимальную производительность.

Увеличена ширина направляющих по трем осям. Улучшена конструкция встроенного, полностью герметичного подшипника, обеспечивает плавную и бесперебойную работу, а продуманная конфигурация -высокую стабильность обработки.

Конструктивные особенности

Удлиненный скользящий блок обеспечивает повышенную устойчивость при обработке.

Специальная конструкция и расположение ребер жесткости повышают жесткость при кручении и изгибе, а также обеспечивают высокую жесткость соединения с корпусом станка.

Удлиненный и утяжеленный блок скольжения по оси Z повышает жесткость и обеспечивает высокую точность и стабильность процесса обработки.

Высокая жесткость и устойчивость в независимости от длины хода и веса детали.

Рабочий стол

Благодаря большому пролету обеспечивается высокая стабильность процесса обработки.
